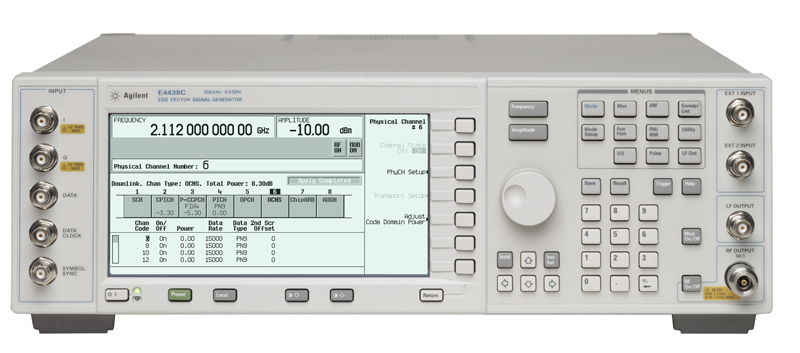

矢量信號發生器

設備型號：Agilent E4438C

購置年月：2011年11月

設備簡介：

Agilent E4438C ESG矢量信號發生器將優異的射頻性能與完美的基帶信號生成能力相結合，能夠在基帶、中頻和高達6 GHz射頻頻率上提供已校準的測試信號。由于采用了具備任意波形和實時I/Q能力的內置基帶發生器、大量波形回放和存儲器以及寬射頻調制帶寬，E4438C ESG可用來測試當前的復雜無線系統及其器件。

應用范圍：

E4438C ESG是一種具有極強適應能力和多種可選功能的平臺，它支持您針對各種基帶和射頻測試應用進行儀器定制，包括簡單的失真測試、常見故障診斷、基帶編碼算法開發、先進的收發信機設計驗證以及大規模制造。借助其模塊化架構，它還能根據當前所需的性能水平和信號生成能力輕松地完成儀器配置，并通過選件在未來進行升級。

技術參數：

1. 信號特征：

？250 kHz ～ 1、2、3.4或6 GHz

？ +17 dBm 輸出功率

？1 GHz和20 kHz偏置時，相位噪聲小于-134 dBc（典型值）

2. 調制和掃描

？AM、FM、？M和脈沖

？ASK、FSK、MSK、PSK、QAM、定制I/Q

？頻率和功率的步進掃描或列表掃描

3. 基帶生成和信號生成

？80 MHz雙模內置基帶發生器：任意波形和實時I/Q信號

？64 Msa回放存儲器和1 Gsa存儲器

？生成參考信號：LTE、HSPA+、WiMAX？、WLAN、DVB-H、GPS/GNSS、MATLAB等-Signal Studio

？使用N5102A的數字I/O、MIMO衰落和射頻至射頻衰落以及PXB基帶發生器和通道仿真器完成多通道基帶生成

4. 自動和通信接口

？10BaseT LAN和GPIB

？SCPI和IVI-COM驅動程序

？向后兼容ESG、PSG和8648信號發生器
